平板式元器件簡述

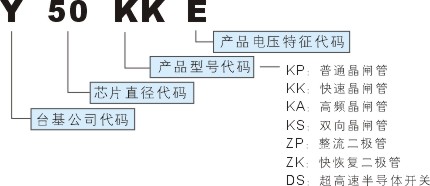

一、命名規則：
二、特點：1、全擴散工藝 2、平板型陶瓷管殼封裝 3、中心放大門極結構 4、雙面冷卻 5、大電流
三、典型應用：1、大功率變流器 2、交直流電機控制 3、交直流開關 4、相控整流 5、有源和無源逆變
三、說明：1、IGTVGTIH為25°C測試值，除非另作說明，參數表中其它參數皆為在Tjm下的測試值。
2、I2t=I2TSM×tw/2;tw=正弦半波電流底寬。在50Hz下，I2t=0.005I2TSM(A2s)
3、當使用在電流為60HZ情況下：
ITSM(8.3ms)=ITSM(10ms)×1.066,Tj=Tjm
I2t(8.3ms)=I2t(10ms)×0.943,Tj=Tjm
4、VTO:門檻電壓，rT斜率電阻
5、門極引線:白色或無色；陰極引線（需要時）:紅色
|
